光纖傳感器面面觀

光纖最早是應用于光的傳輸，適合長距離傳遞信息，是現代信息社會光纖通信的基石。光波在光纖中傳播的特征參量會因外界因素的作用而間接或直接地發生變化，由此光纖傳感器就能分析探測這些物理量、化學量和生物量的變化。

光纖傳感器由入射光纖、出射光纖、光纖放大器（包含光源、光調制器、光探測器以及解調制器）組成。

其基本原理是將光源的光經入射光纖送入調制區，光在調制區內與外界被測參數相互作用，使光的光學性質(如強度、波長、頻率、相位、偏正態等)發生變化而成為被調制的信號光，再經出射光纖送入光探測器、解調器而獲得被測參數。

光纖傳感器有極高的靈敏度和精度、固有的安全性好、抗電磁干擾、高絕緣強度、耐腐蝕、集傳感與傳輸于一體、能與數字通信系統兼容等優點。概括如下：

1. 高靈敏度；

2. 輕細柔韌便于安裝埋設；

3. 電絕緣性及化學穩定性。光纖本身是一種高絕緣、化學性能穩定的物質，適用于電力系統及化學系統中需要高壓隔離和易燃易爆等惡劣的環境中；

4. 良好的安全性。光纖傳感器是電無源的敏感元件，故應用于測量中時，不存在漏電及電擊等安全隱患；

5. 抗電磁干擾。一般情況下光波頻率比電磁輻射頻率高,因此光在光纖中傳播不會受到電磁噪聲的影響；

6. 可分布式測量。一根光纖可以實現長距離連續測控，能準確測出任一點上的應變、損傷、振動和溫度等信息，并由此形成具備很大范圍內的監測區域，提高對環境的檢測水平；

7. 使用壽命長。光纖的主要材料是石英玻璃，外裹高分子材料的包層，這使得它具有相對于金屬傳感器更大的耐久性；

8. 傳輸容量大。以光纖為母線，用傳輸大容量的光纖代替笨重的多芯水下電纜采集收納各感知點的信息，并且通過復用技術，來實現對分布式的光纖傳感器監測。

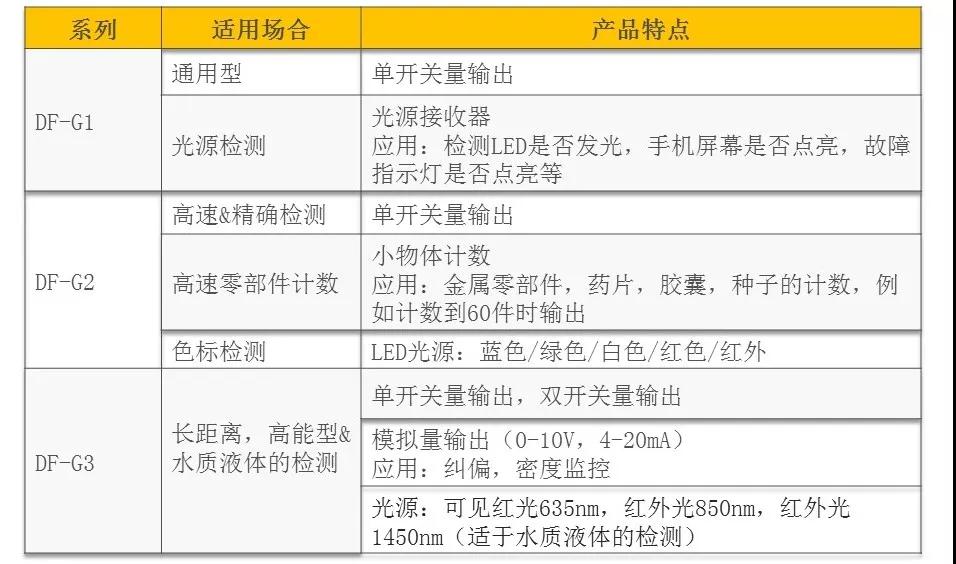

美國邦納公司擁有種類齊全的光纖傳感器，針對不同的應用為客戶量身打造，性能優異。今天重點為大家介紹邦納的三大類明星光纖傳感器產品：DF-G1系列通用光纖傳感器、DF-G2系列高速光纖傳感器和DF-G3系列長距離光纖傳感器。

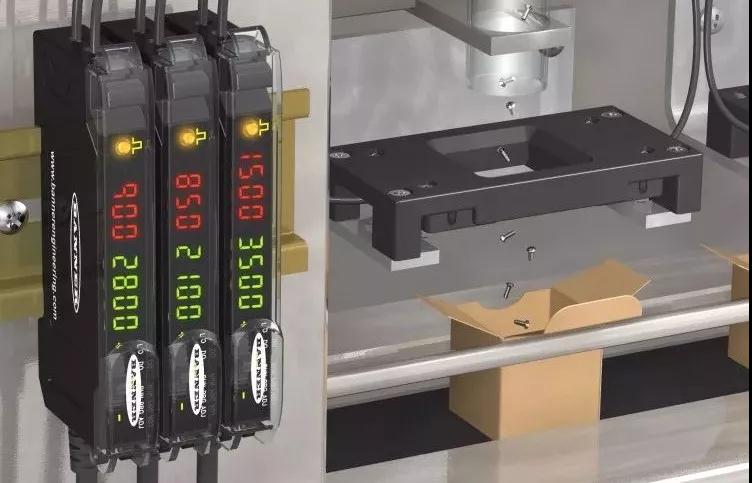

▲DF-G雙數顯光纖傳感器產品

DF-G1系列通用光纖傳感器

DF-G1系列有一個簡單的用戶界面,以確保傳感器設置方便，通過顯示器和編程開關/按鈕,遠程輸入教線或IO-Link。

產品特點：

• 易讀，便于遠程監控、示教和配置；

• 雙數顯，同時顯示實時信號值和閾值；

• 簡單的用戶界面，傳感器設置和編程都很簡易；

• 通過示教(TEACH)和設置(SET)可設置最優的過量增益和閾值，滿足絕大多數應用要求，尤其是低對比應用；

• IO-LINK型號可選；

• 有檢測周圍光源有無的型號；

• 響應速度快，達200μs；

• 熱穩定性好，因此溫漂小，大大減少了多個光纖傳感器并排安裝的影響；

• ECO（經濟）顯示模式可將能耗降低25%；

• 串?dāng)_抑制算法允許兩個光纖傳感器在諸多應用中近距離安裝。

產品應用：

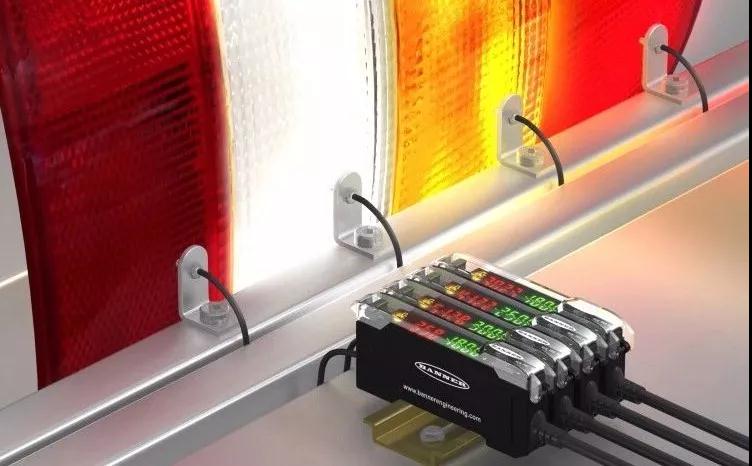

▲光接收器檢測寬光譜范圍

DF-G2系列高速光纖傳感器

DF-G2系列光纖傳感器擁有業界領先的快速響應速度，可以實現10微秒的響應時間以及5微秒的重復精度。

產品特點：

• 帶IO-Link的型號在主站設備和傳感器之間采用點到點的通信連接，便于遠程監控、示教和配置；

• 響應速度為10μs、15μs、50μs、250μs、500μs和1000μs；

• 雙數顯，同時顯示實時信號值和閾值；

• 簡單的用戶界面，傳感器易于安裝，可通過數顯和開關/按鍵或遠程輸入示教線進行編程；

• 通過示教(TEACH)和設置(SET)可設置最優的過量增益和閾值，滿足絕大多數應用要求，尤其適用于快速響應或者低對比應用場合；

• 熱穩定性好，縮短了啟動時間，在操作過程中保持信號穩定性；

• 經濟顯示模式可將功耗降低25%；

• 串?dāng)_抑制算法允許兩個傳感器近距離安裝和工作。

產品應用：

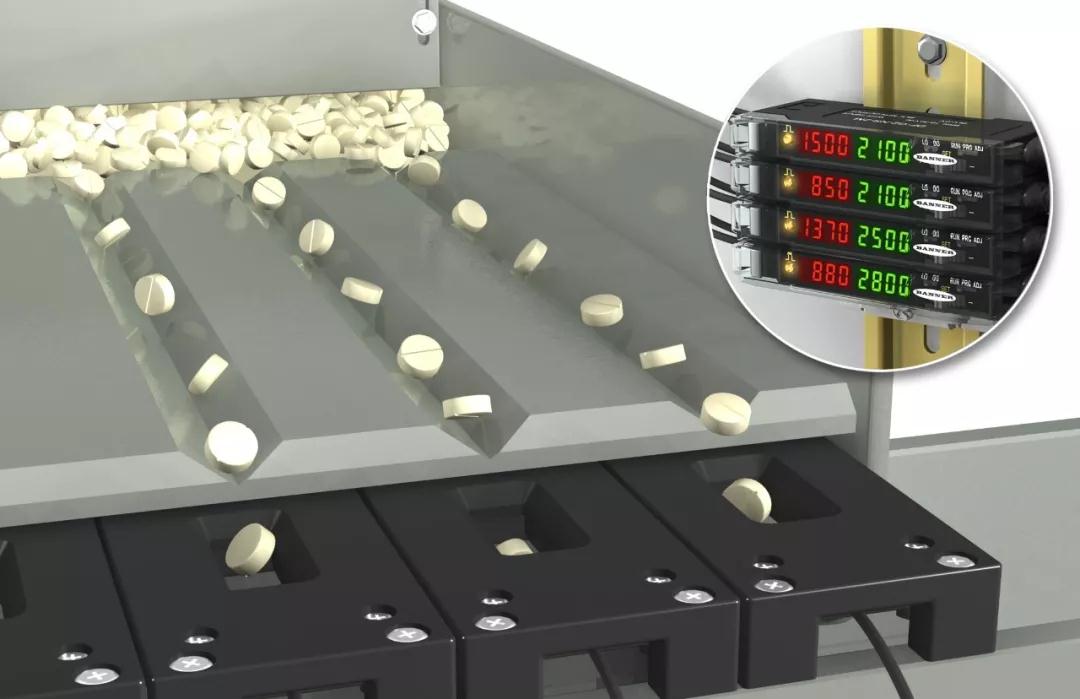

使用DF-G2進行藥片高速計數

DF-G3系列長距離光纖傳感器

Df-G3光纖傳感器的開發是為了提供高能的遠距離檢測，它是具有雙數顯的高性能傳感器，可與塑料光纖或者玻璃光纖配套使用。

產品特點：

• 帶IO-Link的型號在主站設備和傳感器之間采用點到點的通信連接，便于遠程監控、示教和配置；

• 世界級的遠程檢測功能， 配合對射式光纖，檢測距離可達3米（10英尺）以上；

• 易讀的雙數顯可同時顯示實時信號值和閾值；

• 簡單的用戶界面，傳感器易于安裝，可通過數顯和開關/按鍵或遠程輸入示教線進行編程；

• 抗串?dāng)_功能可允許7個傳感器并排安裝和檢測；

• 抗節能燈干擾，在工業照明環境中能穩定檢測；

• 高能的傳感器器和細光芯光纖能實現對微小部件的精確位置檢測；

• 多功能遠程示教線能實現的控制：LED燈、輸出，遠程示教輸入，和避免串?dāng)_；

• 操作員可根據應用的具體情況來控制靈敏度（滯后） ，提供額外的檢測敏感度或者穩定輸出；

• 光纖夾能提供穩定、可靠和無故障的光纖固定；

• 通過示教(TEACH)和設置(SET)可設置最優的過量增益和閾值，滿足絕大多數應用要求，尤其適用于快速響應或者低對比應用場合。

產品應用：

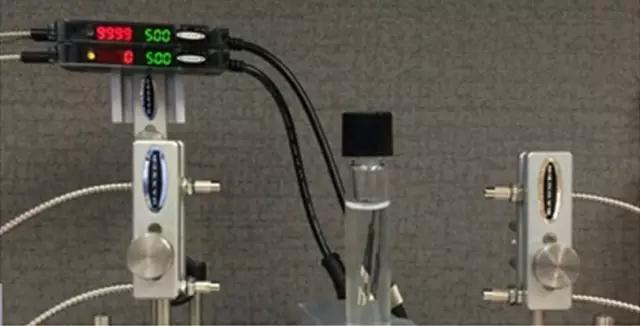

DF-G3應用于液體檢測
