工業 3D 視覺：重塑工業生產的關鍵技術解析

一、引言

     在當今科技飛速發展的時代，工業 4.0 的概念日益深入人心，智能制造成為工業領域的重要發展方向。工業 3D 視覺技術作為其中的關鍵技術之一，正逐漸改變著工業生產的模式和效率。它如同為工業生產賦予了一雙 “智慧之眼”，讓機器能夠更加精準地感知和理解三維空間中的物體，為工業自動化、智能化的發展提供了強大的技術支持。近年來，隨著人工智能、大數據等技術的不斷融合，工業 3D 視覺的應用范圍不斷擴大，正成為推動工業轉型升級的重要力量。

二、工業 3D 視覺技術概述

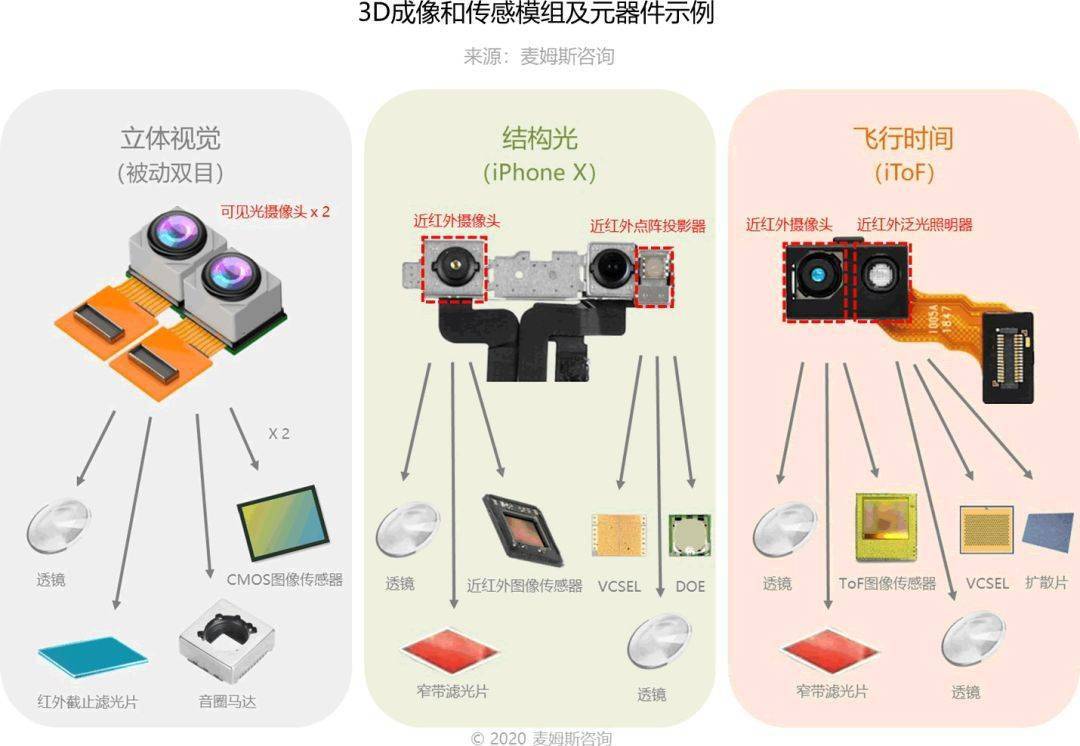

     工業 3D 視覺技術是利用光學、電子、計算機等技術手段，對物體的三維形狀、尺寸、位置等信息進行獲取和分析的技術。與傳統的 2D 視覺技術相比，3D 視覺技術能夠提供更加豐富的信息，克服了 2D 視覺在處理具有高度信息的物體時的局限性。常見的工業 3D 視覺技術包括結構光 3D 掃描、激光 3D 掃描、雙目立體視覺、ToF（Time of Flight）技術等。每種技術都有其獨特的優勢和適用場景，例如結構光 3D 掃描技術精度高、速度快，但對物體表面的材質有一定要求；激光 3D 掃描技術可以獲取物體的深度信息，但受激光散斑缺陷的限制；雙目立體視覺技術成本相對較低，但算法和結構相對復雜。

三、工業 3D 視覺的主要應用

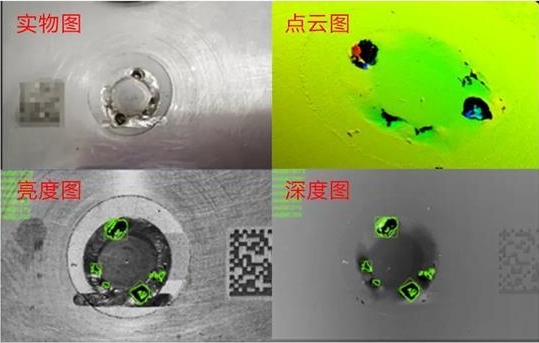

1. 質量檢測與缺陷分析

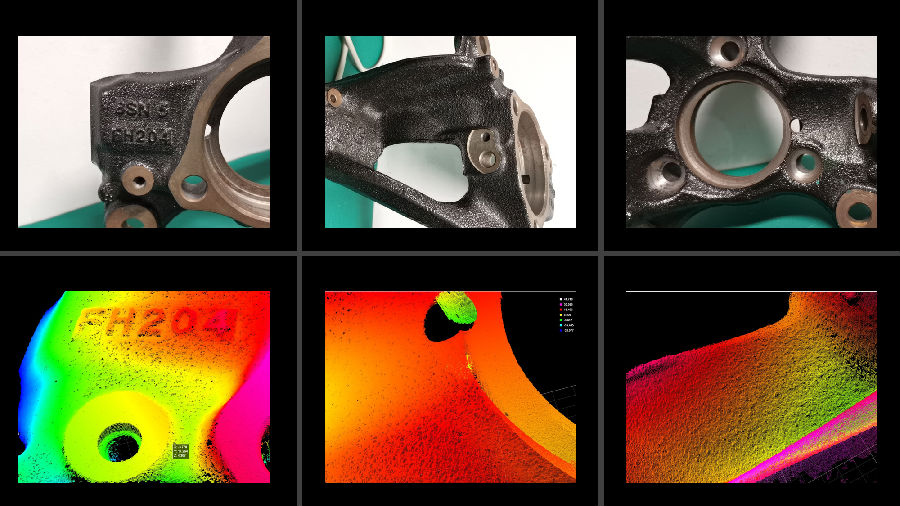

   • 在汽車制造行業，工業 3D 視覺技術被廣泛應用于零部件的質量檢測。例如，通過對發動機缸體、活塞、曲軸等零部件的三維掃描，可以快速準確地檢測出尺寸偏差、表面缺陷等問題，確保零部件的質量符合標準。時事熱點方面，隨著新能源汽車的快速發展，對電池包等關鍵部件的質量要求越來越高，3D 視覺技術在新能源汽車零部件檢測中的應用也日益廣泛，能夠有效檢測電池包的焊接質量、密封性能等，為新能源汽車的安全性能提供保障。

   • 電子制造領域，3D 視覺可以對芯片、電路板等微小部件進行高精度檢測，檢測芯片的引腳間距、焊點質量、電路板的線路布局等，及時發現生產過程中的質量問題，提高電子產品的可靠性。比如在手機制造中，3D 視覺技術可以用于檢測手機攝像頭模組、電池模組等部件的安裝位置和尺寸精度，確保手機的品質。






2. 機器人視覺引導與自動化生產

   • 工業機器人與 3D 視覺技術的結合，為自動化生產帶來了新的突破。在無序分揀與堆碼場景中，3D 視覺傳感器可以幫助機器人快速識別和定位工件，引導機器人進行抓取和放置操作，提高生產效率和準確性。例如，在物流行業的包裹分揀中心，3D 視覺引導的機器人可以快速準確地分揀各種形狀和大小的包裹，大大提高了分揀效率。

   • 在焊接、噴涂、裝配等復雜的生產工藝中，3D 視覺技術可以為機器人提供精確的位置和姿態信息，引導機器人完成高精度的作業任務。以焊接為例，3D 視覺系統可以實時掃描焊縫的位置和形狀，引導機器人調整焊槍的姿態和焊接路徑，確保焊接質量。






3. 尺寸測量與逆向工程

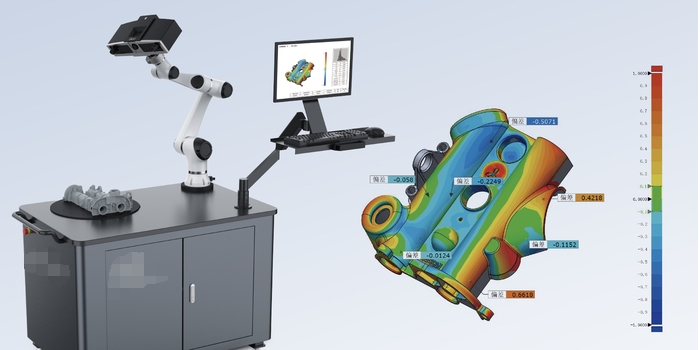

   • 在機械加工領域，3D 視覺技術可以對工件進行非接觸式的尺寸測量，快速獲取工件的三維尺寸信息，精度高、速度快，并且可以對復雜形狀的工件進行測量。這對于一些大型、重型機械部件的尺寸檢測具有重要意義，能夠避免傳統測量方法的繁瑣和誤差。

   • 逆向工程中，3D 視覺技術可以對現有產品進行三維掃描，獲取其外形結構信息，為產品的設計改進和仿制提供數據支持。例如，在航空航天領域，對飛機零部件的逆向工程可以幫助工程師更好地理解零部件的結構和性能，為新機型的研發提供參考。






1. 挑戰

   • 技術瓶頸：雖然工業 3D 視覺技術已經取得了很大的進展，但仍然存在一些技術瓶頸。例如，在復雜環境下的視覺成像質量、高精度測量的穩定性、視覺算法的實時性等方面還需要進一步提高。

   • 成本問題：目前工業 3D 視覺系統的成本較高，這限制了其在一些中小企業的廣泛應用。降低硬件成本、提高系統的性價比是未來工業 3D 視覺技術發展的一個重要方向。

   • 數據處理與傳輸：3D 視覺系統產生的大量數據需要進行快速處理和傳輸，對數據處理能力和通信帶寬提出了更高的要求。如何提高數據處理的效率和數據傳輸?shù)乃俣龋�是工業 3D 視覺應用面臨的一個挑戰。

2. 未來發展趨勢

   • 與人工智能的深度融合：人工智能技術將與工業 3D 視覺技術深度融合，提高視覺系統的智能化水平。例如，通過深度學習算法對大量的 3D 圖像數據進行訓練，可以實現對復雜物體的自動識別和分類，提高檢測和分揀的效率和準確性。

   • 多傳感器融合：未來的工業 3D 視覺系統將與其他傳感器（如力傳感器、溫度傳感器等）進行融合，實現多模態信息的獲取和綜合分析，為工業生產提供更加全面、準確的信息支持。

   • 應用領域的不斷拓展：隨著技術的不斷進步，工業 3D 視覺技術的應用領域?qū)⒉粩嗤卣埂３�了傳統的制造業，還將在醫療、建筑、安防等領域得到廣泛的應用。例如，在醫療領域，3D 視覺技術可以用于手術導航、醫療器械的檢測等；在建筑領域，可以用于建筑結構的檢測和建模等。
