IVU視覺檢測—托盤中零件的有無

http://www.unibrighton.cn 發表時間: 2023-05-11 來源: 青島合鑫泰

客戶概覽

行業：電子3C行業

客戶簡介：此客戶是一家3C裝備生產制造及研發企業

應用背景：

隨著3C生產流水線自動化不斷提高，小零部件通過托盤自動輸送安裝，但

輸送過程中需要有視覺檢測小物件有無，防止后續工藝出錯或者停機，以便

提高生產效率

客戶需求

客戶需求：檢測托盤上黑色零部件有無

挑戰：檢測生產線運動中檢測；產品需在托盤卡槽內


解決方案

解決方案：使用BANNER的IVU2PRG視覺傳感器，一體式內置光源，對在輸送運動中

的托盤中零部件進行檢測確認

方案實施

1、IVU視覺傳感器

2、使用區域面積工具，檢測小零件有無

3、相機I/O直接輸出OK、NG信號控制塔燈指示報警

4、分體式觸屏方便現場切換程序和監控

現場圖片

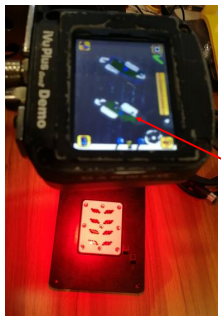

IVU安裝在輸送線體托盤輸送線正上方，如下圖所示：

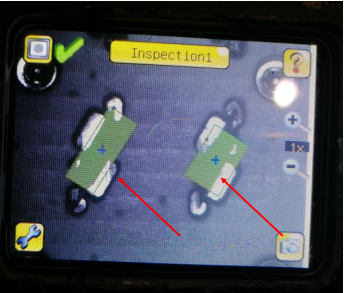

檢測托盤卡槽中有零件，輸出合格信號：

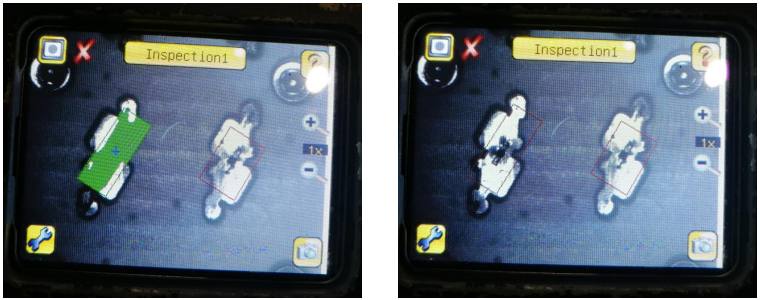

檢測卡槽中缺失零件，輸出不合格信號：


應用總結

選擇邦納理由：

1.快速反應及良好的技術服務；

2.產品性價比高；

3.能快速安裝及設置檢測工具，操作簡單；

4.產品可接顯示屏，方便產品換型及監視畫面

客戶益處：大大提高了生產效率，有效防止了全自動生產過程中的停機或

者報警

目標客戶：3C設備生產商
