液位檢測

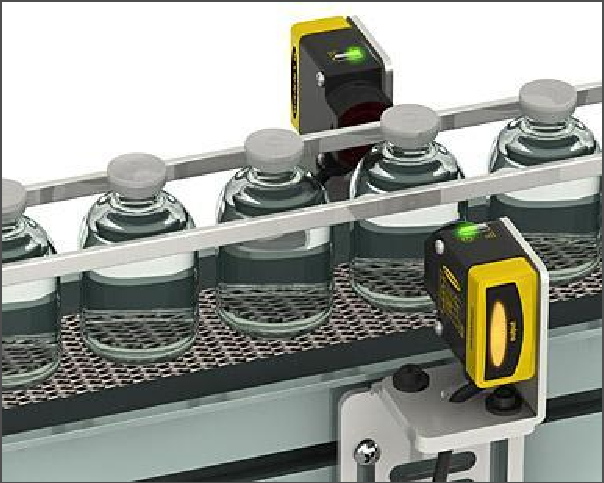

產品1：QS30H2O

• 檢測水質液體的有無

• 應用行業：

• 食品和飲料，生物制藥，半導體，液體分配設備

• 特殊的發射器/接收器，能發射/吸收紅外光，水能吸收這個波段的紅外光

• 能穿透多種塑料(< 2 mm)和玻璃容器

• 水質液體能吸收光，因此增加了空瓶狀態和滿瓶狀態的對比度

• 卓越的抗干擾性（噪音干擾，傳感器之間的干擾）

• 應用時需要注意：標簽，塑料的顏色，液體的類型

低對比度檢測

低對比度檢測

低對比度檢測

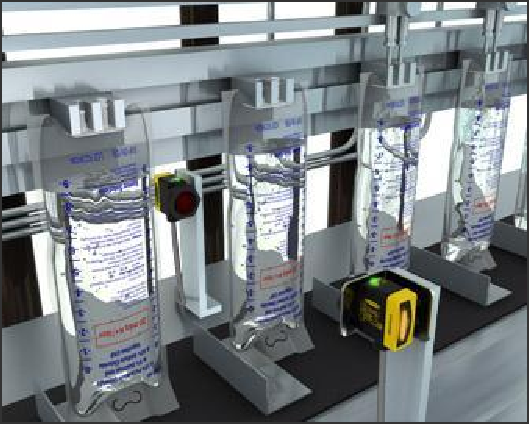

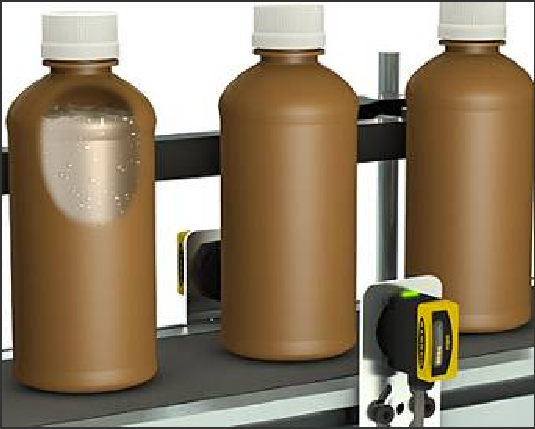

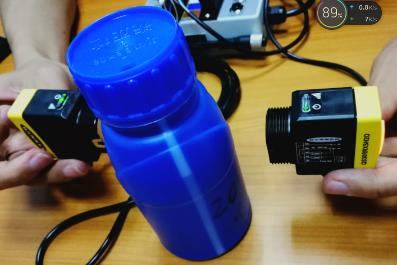

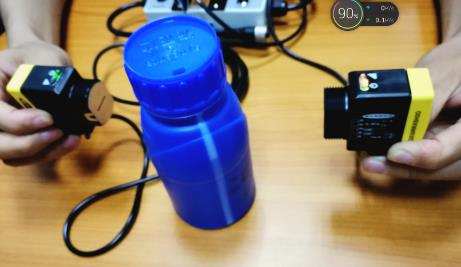

應用案例 – QS30H2O

• 行業：農業，農藥生成

• 檢測農藥灌裝的液位是否滿足要求，精度要求2-3mm。

• 盛農藥的瓶子是塑料瓶，肉眼看起來完全不透明。傳統的方案是稱重，由于瓶本身的重量有差異，很難保證精確控制。有的客戶采用視覺檢測，對瓶子打背光，成本比較高。采用高能型QS30H2O能可靠檢測瓶子內農藥的液位，非�？煽�。通過加裝光縫，實現液位的精確檢測。

產品2：DF-G3長距離光纖放大器

• 擁有業界一流的超長檢測范圍

• 優秀的抗串擾功能，可允許7個放大器并排安裝使用

• 適用于多點檢測的應用場合

• 抗節能光干擾

• 輸出形式有：單開關量輸出，雙開關量輸出，1路模擬量&1路開關量輸出

• 雙開關量輸出

• 用1個傳感器可實現兩種狀態的檢測

• 1路模擬量輸出&1路開關量輸出

• 模擬量用于控制，開關量用于計數。適用于糾偏、密度監控、信號強度監控等場合

• 光源：可見紅光(635 nm) LED，紅外光 (850 nm) LED，紅外光 (1450 nm)。1450nm紅外光適合水質液體的檢測

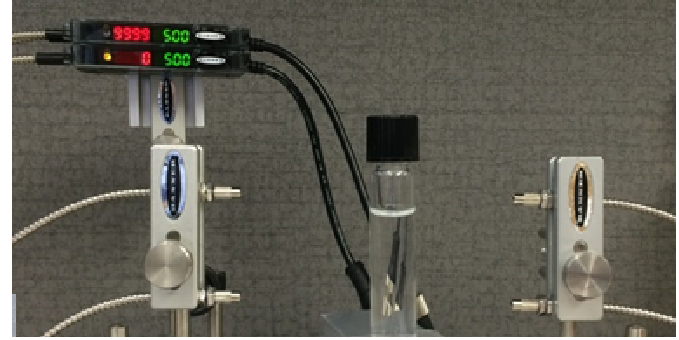

應用：DF-G3LIR用于水質液體檢測

• 采用對射式光纖，加裝L2透鏡

• 采用兩點示教模式

• 第一點示教無水狀態

• 第二點示教有水狀態

• 一個放大器用于檢測高液位，另外一個放大器用于檢測低液位


• 用于檢測透明容器內水質液體的有無

• 根據兩個放大器的輸出可判定是高液位還是低液位

• 采用主從模式，可避免彼此串擾



放大器: DF-G3LIR-PS-Q5

玻璃光纖: IT43ST5-VL (2 個)

鏡頭L2 : (2 個)

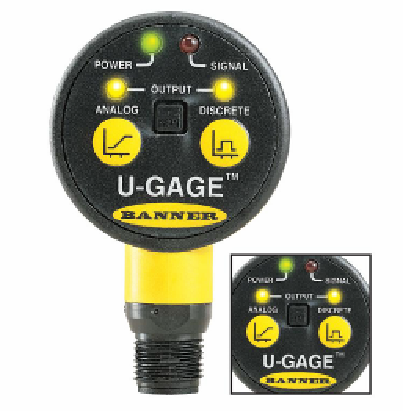

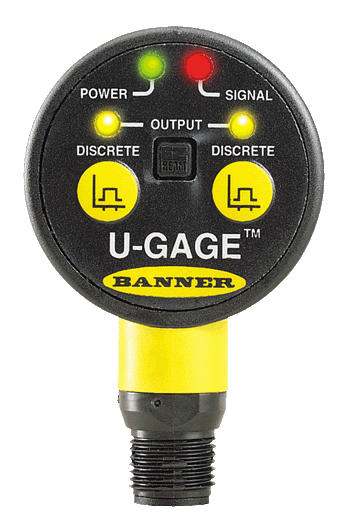

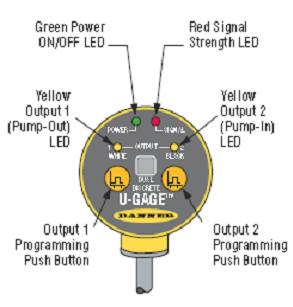

產品3：T30U產品

• 雙NPN或 PNP輸出

• 價格更低

• 同時輸出一路模擬量一路開關量

• 開關量輸出可作為模擬量輸出的 “門”信號

• 可在模擬量窗口設置高低位報警

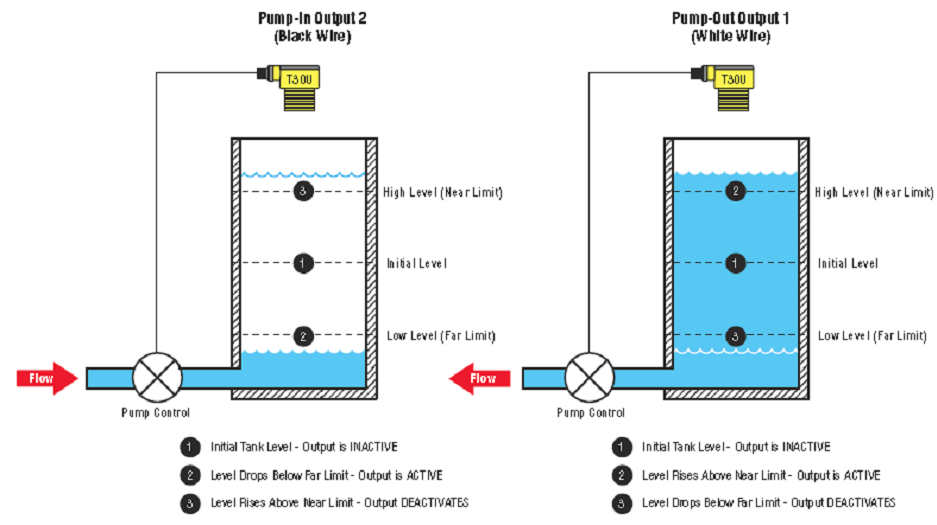

• 泵入/出功能，水處理行業，代替浮球，機械式，避免頻繁啟停。和雙開關量不同。

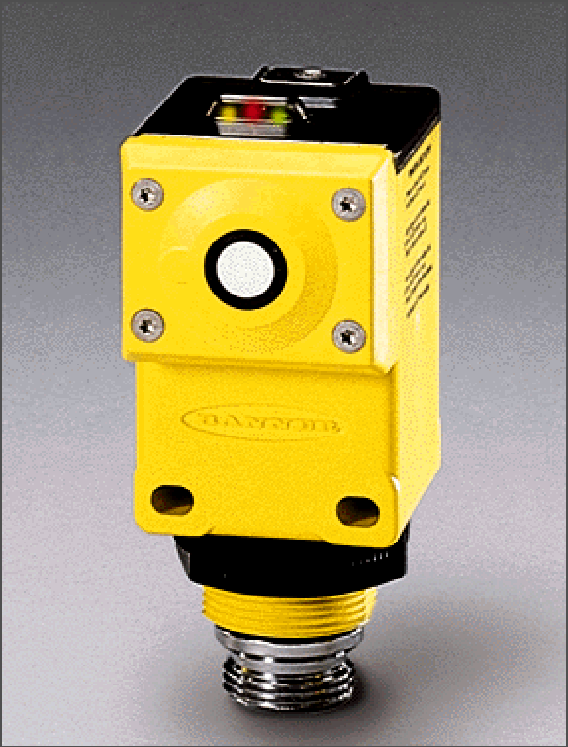

產品4：Q45U 系列超聲波傳感器

產品特性

• 檢測距離1，2，3米

• 單一輸出

• 檢測窗口通過線控

• 無按鍵

• 產品顏色按客戶要求更改

• 對準及聲強信號指示燈

• 毫米級的靈敏度和重復精度

• 外部超聲波使能控制

• 雙微處理器使用數字濾波器控制反應速度，檢測效果及可靠性

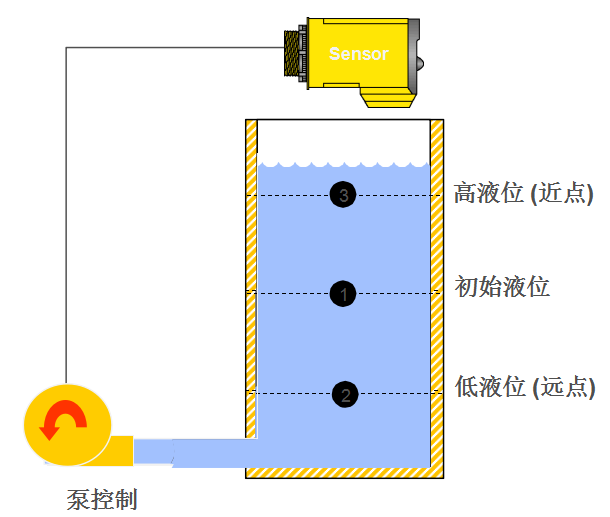

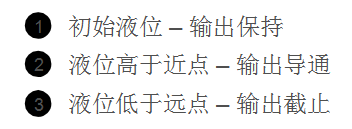

泵入控制（進水控制）(Switch #1 Off)

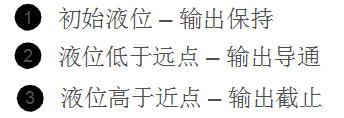

泵出控制（出水控制） (Switch #1 On)

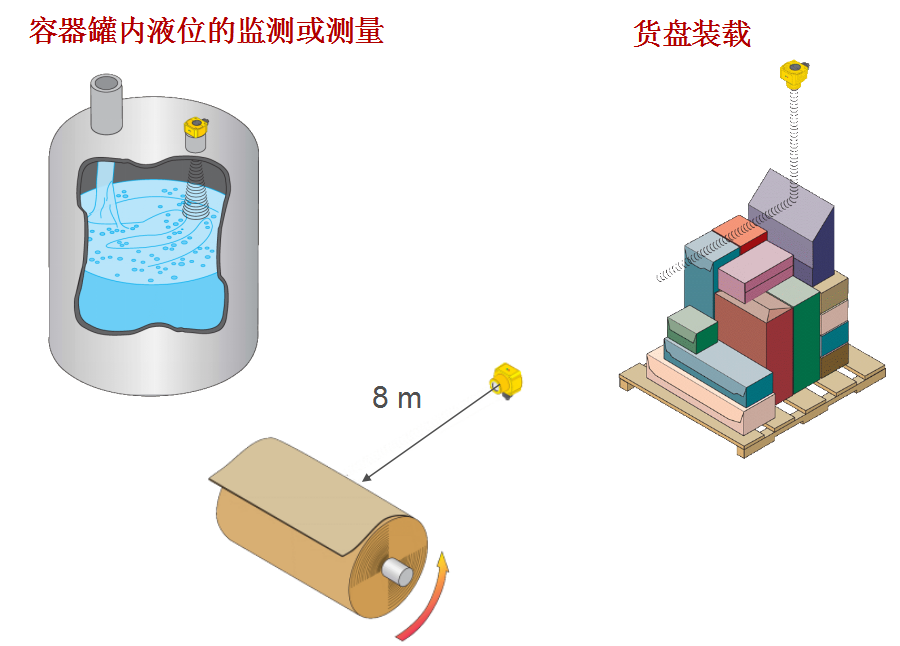

產品5：QT50U 產品

產品特點：

• 10-30V，24~250VDc 和48～250VAc

• 超長檢測范圍： 200 mm to 8000 mm (.2 m to 8 m)

• 溫度補償

• 良好線性度 0.1% of span

• 分辨率可達 1.0 mm

• 輸出響應時間可通過DIP開關調整    從100 ms 到 2300 ms

• 8 DIP 開關功能設置

• 正斜和反斜模擬量設置

• Banner專利按鍵及遙控線示教

• Min/max 精確窗口示教

• 自動窗口設置 (analog - 1 m, discrete - 200 mm)

• 溫度范圍： -20o ～ +70o C

• 遙控示教

• IP67, NEMA 6P

• 20 mm 最小窗口設置

QT50U 超聲波傳感器：
