這些行業設備的正解PLC--合信M226ES

方案介紹

紙巾包裝生產線的疊紙機、分紙機、大回旋切機、中包機等都可采用CTMC系列完成自動化控制。

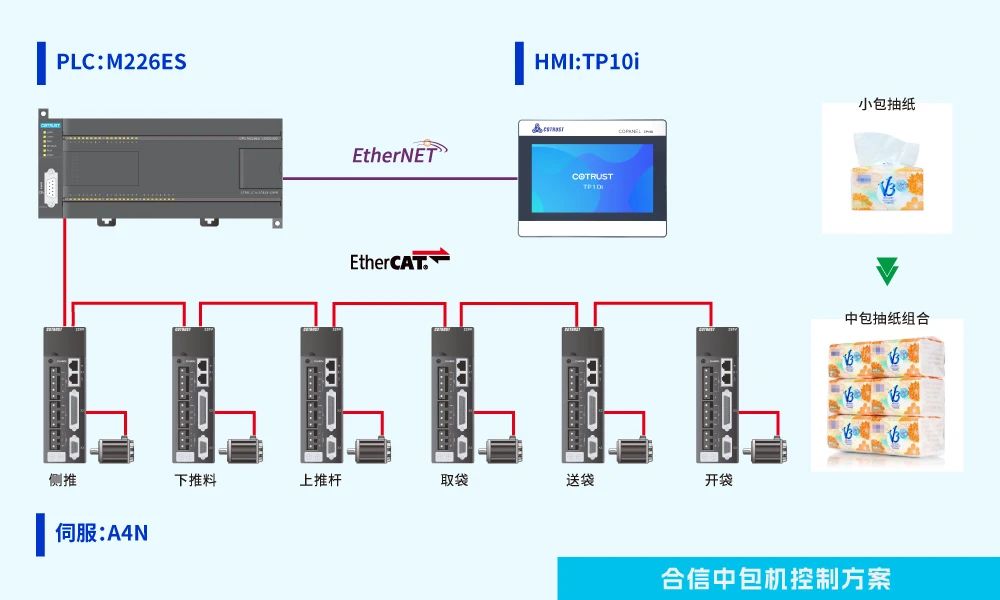

中包機典型配置采用合信CTMC系列M226ES進行主控，通過EtherCAT總線控制6套A4N伺服驅動系統，實現：

①抽紙的單次側推包、

②整提紙巾下推至等待位、

③取包裝袋、

④送袋至包裝位、

⑤撐袋、

⑥將整提紙巾推入包裝中，實現中包裝袋。

搭配TP10i系列人機界面，可以實現調整位置、補償寬度以及其他參數設置等。

客戶價值

采用EtherCAT總線通訊，搭配支持PLCopen標準運動控制庫的控制器，能有效提升包裝質量，具備高穩定性/高柔性特點，

確保包裝過程零誤差，輕松助力行業客戶提高效率。雙推可達25~30提/min。

方案介紹

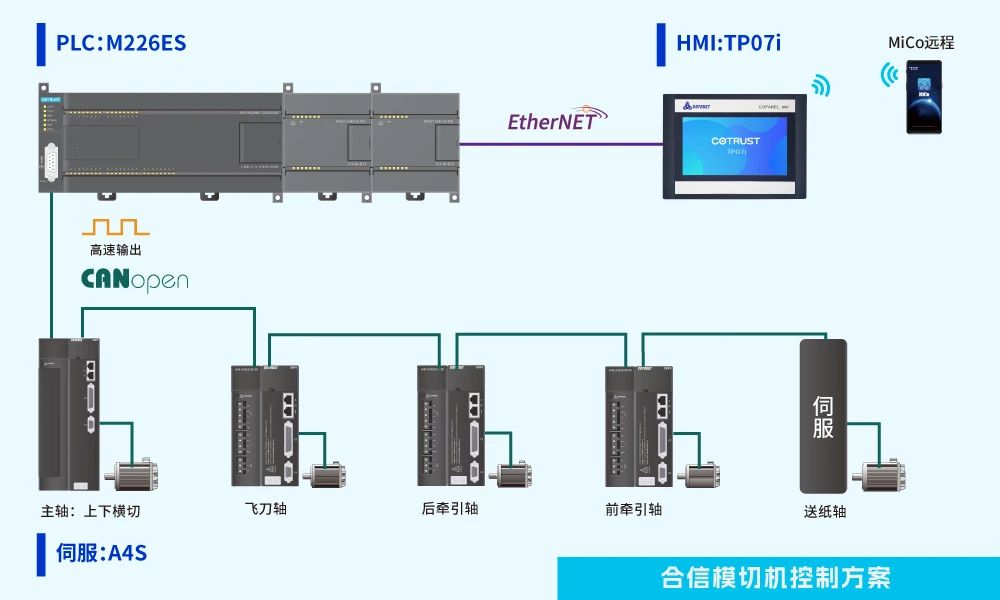

模切機配置采用CTMC系列PLC主控，集成電子凸輪功能、追切、飛切功能，通過脈沖方案搭配合信A4S系列伺服具備色標捕捉、

自動糾偏等功能，模切精度有保證。脈沖凸輪曲線能滿足這種高效率，高響應的場合，凸輪可以使得牽引軸走的更柔順。

客戶價值

模切長度任意更改可調，速度匹配穩定性好。采用合信控制系統設備運行速度高于市場同類機型，穩定運行500pcs/分鐘。

（市場普遍400pcs/分鐘）

方案介紹

物流行業供包臺系統、播種墻3D分揀、直線交叉帶等都可采用CTMC系列進行主控。

供包臺系統采用CTMC主機+A4N高性能伺服，EtherCAT總線控制，PLC到伺服全網連接，通訊效率高，采用高精度A4伺服實現定位控制，包裝上包的高效和精準，且便于安裝和接線

客戶價值

供包臺控制系統在高速環線速度下，可實現精準上包，滿足大量數據處理及高質量通訊需求。

方案介紹

太陽能片串焊機，作為光伏片最后一道工序，將前端工序生產好的光伏片進行正負焊接，形成一個回路傳輸送電。

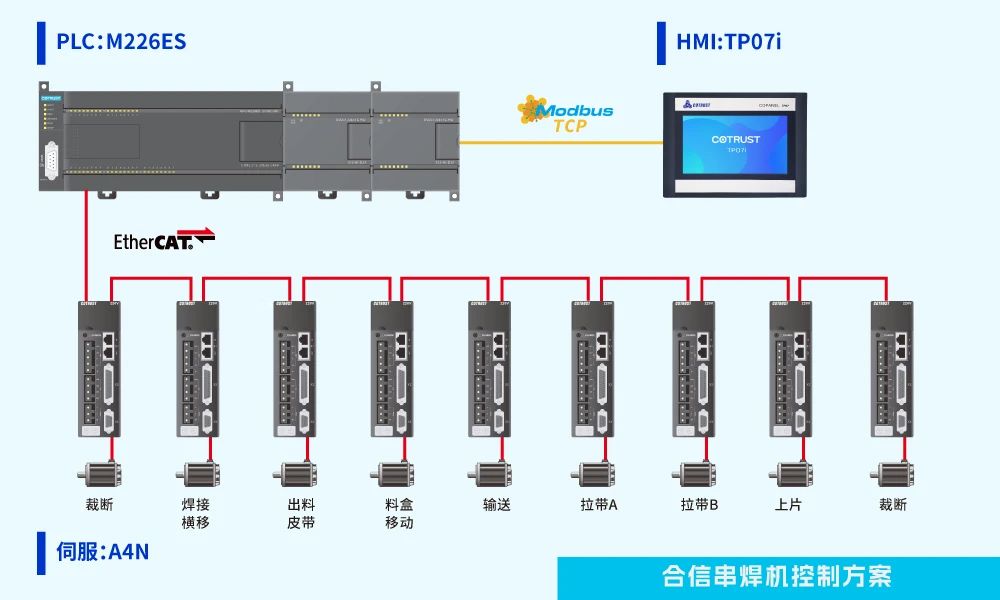

由CTMC系列PLC，通過Modbus TCP與HMI進行通訊，PLC與伺服采用EtherCAT總線通訊連接9個伺服完成輸送、

拉帶、上片與裁斷等工序，利用。

客戶價值

合信PLC的電子齒輪耦合功能實現機器輸送同步，C語言函數編程方式，在切斷位置、焊接位置計算補充運算，

可以實現精準焊接，目前尺寸：105*50mm，最快效率是2.5秒一片。

方案介紹

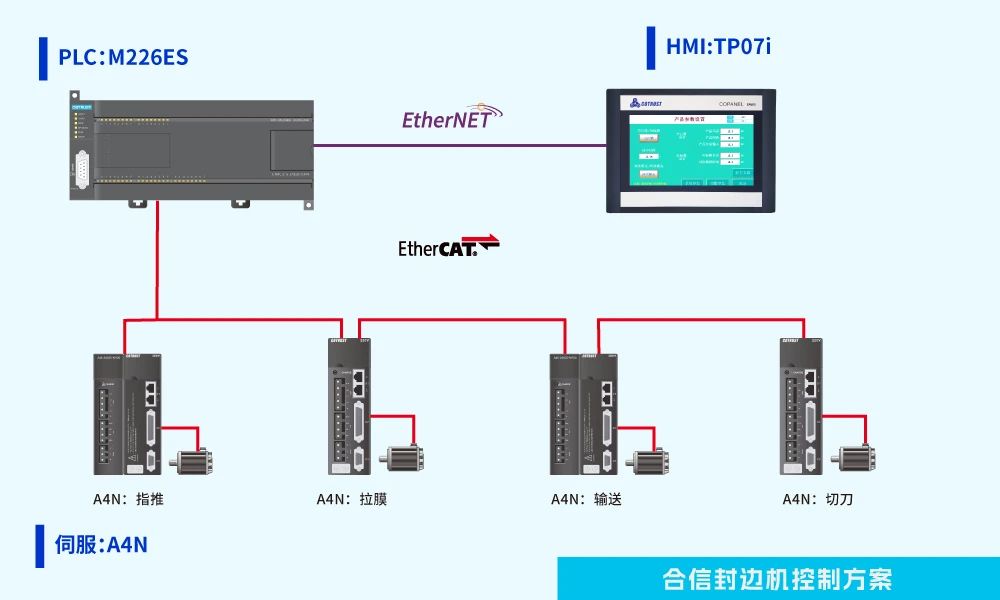

封邊機采用CTMC系列PLC進行主控集成電子凸輪，通過EtherCAT總線搭配合信A4N總線伺服，實現指推軸、

拉膜皮帶軸、封刀皮帶軸、封刀軸的運動控制。產品模式分為空白膜/色標兩種模式，運行方式具有定長模式與智能模式可選，靈活高效。

客戶價值

市場主流封邊機具有兩種結構，通過方案可以實現：

指推方式：270mm產品長度，110P/每分鐘；

皮帶方式：200mm產品長度，80-90P/每分鐘。
