LSD系列對標伺服在標簽復合機上應用

　　LSD系列對標伺服在標簽復合機上應用

　　一、應用引言

　　FID電子標簽自動化復合設備，集RFID芯片復合、RFID面材標簽復合(含預摸切標簽及連續標簽復合)，自動復合速度達60米/分鐘; (整體機器圖如下圖1)

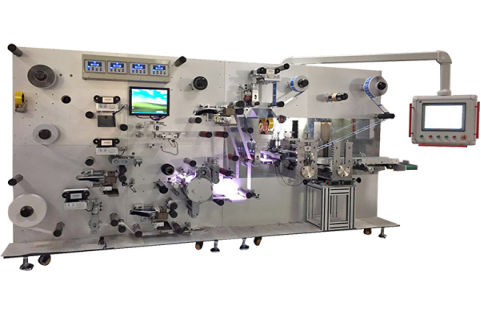

圖1 機器整體圖

　　二、微秒LSD伺服方案

　　整體配置：

　　張力控制軸：GSD300-S25P +TMS080075P

　　切刀軸：LSD300-S35P +TMS130150P

　　標簽牽引/面紙牽引/底紙牽引：LSD300-S25P +TMS080075P

　　四、整體方案：

　　LSD系列對標伺服內置PLC功能，整體控制程序可以在伺服主站內完成，不需要外部增加PLC控制。張力軸和對標軸都在一個總線系統中，收放卷張力自動計算，卷徑預警報警等功能。對標軸通過電眼采集每個標之間的偏差，自動計算標簽與底紙之間的位置偏差，自動對標調整，使得對標在精度維持在一個固定范圍內。整體軸分部圖如下所示。　　

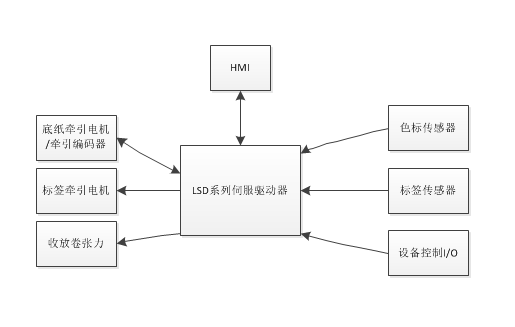

　　圖2 整體軸分部圖

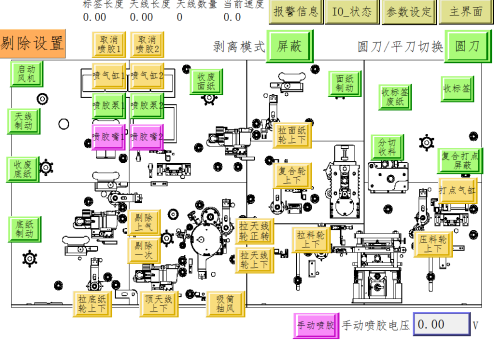

　　五、設備操作：

　　操作簡便填入需要的天線長度，標簽長度等基本參數， 對標軸會自動通過電眼來計算偏差進行對標調整，使得標簽和天線對準精度在一定范圍內。　　

　　六、結束語

　　驅控一體的LSD系列對標伺服集成了多種貼標方式，功能完善、使用方便可靠，貼標精度穩定。可廣泛應用于不同貼標方式的貼標機。
